气动执行机构以及常见的类型

气动执行机构是以压缩空气为动力，将压缩空气的压力能转化为机械能，从而驱动阀门、风门等部件完成开启、关闭或调节动作的装置。

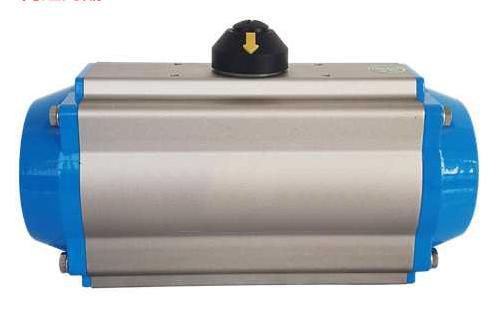

常见的气动执行机构类型如下：按运动方式分类直线运动型普通气缸：活塞带杆，通过活塞杆带动负载实现直线运动，行程范围从几毫米至几十厘米甚至更大，安装相对简单，但行程越大，气缸体积越大，对安装空间要求较高。无杆气缸：没有活塞杆，利用活塞直接或间接连接外界执行机构，使其跟随活塞做直线往复运动，能节省大量安装空间。旋转运动型摇摆气缸：又称旋转气缸，出力轴被限制在某个角度内做往复摆动，可带动负载做往复摆动或沿固定轴往复旋转一定角度。气动马达：将压缩空气的压力能转换为旋转的机械能，可利用方向控制阀实现正转、反转和停止，具有重量轻、无过载的特点。按作用力分类单作用气缸：只使用气缸一个方向上的推力，活塞杆的回缩靠安装在气缸内部的弹簧或者外部负载的作用力，停止供气时，气缸会立刻复位。双作用气缸：活塞两侧都靠压缩空气的压力来带动活塞杆或负载实现往复动作，是自动化生产线中最常用的类型。双活塞杆气缸：在气缸前端和后端两端都带有活塞杆，两端可同时获得前进或后退两种作用力。串联气缸：一种是在同一根活塞杆上串联多个活塞，将缸体分为多个内腔，通过多个输入口提供压缩空气，可获得两倍的作用力；另一种是两个气缸独立串联，能将负载的所需行程分段分时控制位移。按结构特点分类薄膜式：信号压力作用于膜片，使其变形带动推杆移动，进而使阀芯产生位移改变阀的开度。结构简单，价格便宜，维修方便，但行程较小，只能直接带动阀杆，适用于出力较小、精度较高的场合。活塞式：通过活塞在气缸中移动产生推力，输出力度远大于薄膜式，适用于输出力较大的场合，如大口径、高压降控制或蝶阀的推动装置。拨叉式：具有扭矩大、空间小、扭矩曲线更符合阀门扭矩曲线等特点，但外观可能不太美观，常用于大扭矩的阀门。齿轮齿条式：结构简单，动作平稳可靠，且安全防爆，在发电厂、化工、炼油等对安全要求较高的生产过程中应用广泛。
